特種氣體生產企業 標氣稀釋與氣體濃度確認檢測方案

方案概述
特種氣體作為現代工業與高新技術領域的核心基礎材料，廣泛應用于半導體制造、生物醫藥、航空航天、新能源、環境監測等眾多行業。其純度、濃度及組分穩定性直接關系到下游產品的性能、工藝安全及終端應用可靠性。
氣體稀釋，尤其是氨氣、氟化氫等吸附性氣體的高精度稀釋，一直是標氣制備的重要環節也是影響標氣質量的重要因素，方案中配置的 970 系列動態稀釋儀，可準確、快速完成各類氣體的稀釋工作。
成品標氣的濃度驗證工作，是企業產品質量自檢的重要環節，方案中配置的 960L 自動進樣器可實現標氣的高通量自動進樣檢測，配合 990 系列濃縮儀更是可以對超低濃度定制標氣進行精確的濃度檢測工作。

典型場景


標氣稀釋與氣體濃度確認檢測方案系統配置


氣體稀釋

用途

BCT 970D 高精度動態稀釋儀可對標氣 / 樣品氣 / 過程氣等各類氣體進行稀釋。設備采用動態稀釋原理，無需存儲容器，不使用質量流量計，實現全流程熔融硅惰性化處理，從根本上解決了稀釋過程中的吸附問題。

標準依據
• GB/T 44243-2024 質子交換膜燃料電池汽車用氫氣 含硫化合物、甲醛和有機鹵化物的測定 氣相色譜法
• HJ1330-2023 固定污染源廢氣 氨和氯化氫的測定 便攜式傅立葉變換紅外光譜法
• HJ 1240-2021 固定污染源廢氣 氣態污染物 (SO2、NO、NO2、CO、CO2) 的測定 便攜式傅立葉變換紅外光譜法
• HJ 1317-2023 環境空氣和廢氣 6 種丙烯酸酯類化合物的測定 氣相色譜法
• HJ 1154-2020 環境空氣 醛、酮類化合物的測定 溶液吸收 - 高效液相色譜法

產品特點

1、稀釋準確
（1） 全體系熔融硅惰性化：摒棄質量流量計，避免無法惰性化涂覆配件，全系統熔融硅惰性化涂覆， 大大降低系統吸附。

（2） 高精度壓力傳感器：采用高精度壓力傳感器配合音速噴嘴技術，使流量控制更精確。



（3） 無需存儲介質： 無需存儲裝置 ( 罐子 )，降低存儲過程中的吸附。

2、平衡迅速
快速穩定： 5~30min 內即可動態平衡，摒棄滲透管稀釋技術長達數小時甚至數天的平衡等待時間。


注：滲透管稀釋技術，利用滲透作用，通過半透膜將氣體從高濃度區域傳遞到低濃度區域，從而實現稀釋的目的。稀釋至穩定一般需要 12 小時以上.

3、無吸附   不需要使用質量流量計，樣品經過的管線全部熔融硅惰性涂覆，減少殘留和吸附。



4、范圍更寬

稀釋倍數： 標配型稀釋倍數即高達 2-5000 倍。

5、經濟環保

（1）節省標氣： 平衡更迅速，標氣使用量更少，尤其對于昂貴的定制標氣，大幅降低實驗支出。
（2）環保降排： 更少的標氣排放，更環保。

實際案例

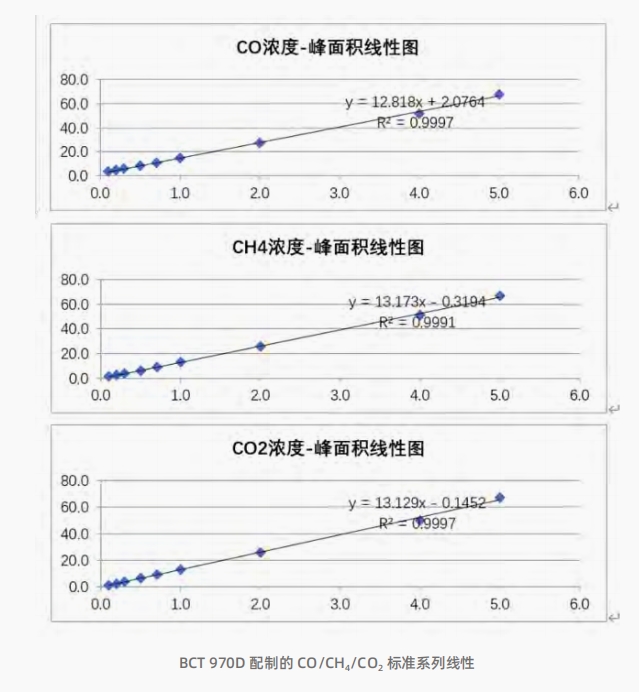

• 輕質烯烴中 CO/CH4/CO2 的測定

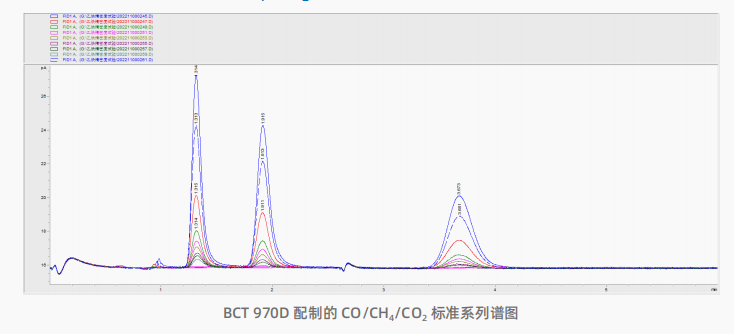

BCT 970D 配制的 CO/CH4/CO2 標準系列譜圖





自動進樣器 性能特點

• 應用范圍：應用范圍廣泛，除污染源苯系和非甲烷總烴分析以外以外，還可用于職業衛 生場所全分析，應急監測，標氣濃度評價等領域。
• 可連接多種氣體采樣設備，包括、針筒、采樣瓶、蘇碼罐，可無人值守自動進樣。
• 自帶采樣罐加壓功能。
• 內置兩個定量環，可同時進樣，一次進樣得到總烴和甲烷含量，也可單定量環進樣，得到揮發性有機物的含量。
• 定量環體積 1ml（可根據檢測需求更換不同體積的定量環）。
• 檢測濃度范 0.05ppm-1000ppm。
• 所有管路均經過熔融硅惰性化處理，極大地降低樣品殘留。

技術參數

1. 主機
（1）主機功能 : 可實現跟已有的氣相色譜（GC）聯機進行空氣、廢氣樣品中苯系物的測定。
（2）樣品位數 21 位，可擴展更多位數。
（3）進樣方式 : 定量環進樣，標配 1ml 定量環，定量環體積可在 0.2ml-10ml 之間選擇。
（4）采樣裝置 : 可以連接多種采樣裝置，如玻璃針筒、采氣袋、采樣瓶（陰陽連接頭）和蘇瑪罐等。
（5）所有的管線都經過熔融硅處理和老化，消除殘留，保證活潑物質的回收率。
（6）傳輸管線可加熱至 150℃。
（7）主機具備管路自動清洗 , 管路反向清洗及樣品預清洗等清洗功能 , 具備定量回路恒定壓力、恒定溫度等功能。
（8）內置壓力傳感器，可監測壓力范圍 0-50psia。
（9）進樣重復性滿足 , 氣袋進樣時 RSD ≤ 2%。

2. 稀釋裝置
（1）采用動態稀釋的原理對標準氣體 / 樣品進行稀釋，稀釋完成的標氣 / 樣品可直接進行分析，中間無需存儲容器，降低了目標組分的反應機會，提高了穩定性。
（2）采用音速噴嘴的稀釋原理，通過控制噴嘴兩端的壓力，來實現控制流速的目的，避免使用質量流量計，可實現氣體經過的全部管路都經過惰性涂覆，避免交叉污染。
（3）可稀釋范圍廣泛： 可單次實現 2-5000 倍的稀釋。
（4）稀釋精度小于 1%。
（5）避免外界溫差的影響，流量控制通道具有溫度控制功能，溫度控制精度小 于 0.1℃。
（6）通道數量： 標準配置兩通道，可升級到 6 通道。

3. 操作系統
能實現稀釋裝置與主機的操作在同一個工作站上完成


預濃縮儀   氣體樣品中痕量 VOCs 組分的富集與檢測

1、捕集能力強
（1）專利（中國實用新型專利，專利號 ZL 2023 2 1382207.0）設計的液氮溫控系統：
（2）專利（中國發明專利，專利號 ZL 2021 1 1631498.8）設計的捕集阱：

抓的住：捕集溫度可達 -190℃，且溫度更穩定，使輕組分不易穿透。
解析的出：阱填料使用弱吸附劑，摒棄活性炭等強吸附劑，使樣品充分解析。
目標物不分解：在解析時弱吸附劑可使用更低的解析溫度→熱不穩定性的物質回收率更好
( 胺類，硫化物，含氧含磷的化合物 , 解析溫度僅需 180-200℃即可 )


（3） 獨立的聚焦阱： 目標物質全部送入色譜柱，檢出限更低，峰形更尖銳，信噪比更低。


2、去除雜質能力強




3、抗吸附能力強
博賽德在吸收國際專業惰性化技術后加以創新，創造出了惰性更好的涂覆技術； 每根出廠的管線、閥、阱、接口等，都經過嚴苛的惰性測試。



4、進樣精確度高
（1） 進樣量準確： 通過測量已知計量體積罐內的壓力變化，直接測量出進樣體積，與 MFC 計量方式相比，該測量方式不受樣品基質和流量波動影響。
（2） 進樣范圍廣： 標配可準確進樣低至 5ml，進樣范圍 5~1000ml，在采用定量環時準確進樣量可低至 1ml。

5、系統穩定性強  從未出現如液氮不受控噴射、設備無法就緒、密封墊斷裂等事故，系統穩定性強。
